Estrusore monovite avanzato. L'estrusore monovite adotta la vite barriera dal design ottimizzato e il suo cilindro scanalato abbinato, nonché la sezione di alimentazione della scanalatura a spirale con sistema di controllo della temperatura, che garantisce l'estrusione stabile e ad alta efficienza di più materie prime poliolefiniche . La linearità dell'estrusione è eccellente e la fluttuazione dell'uscita è piccola.
1. Introduzione al prodotto estrusore a vite singola

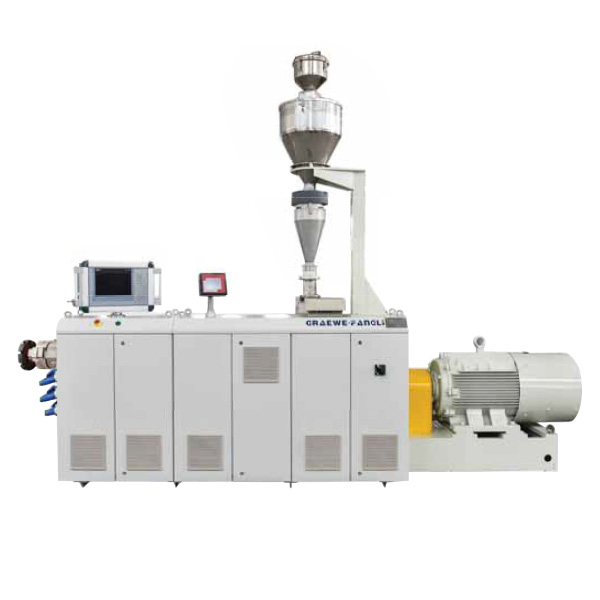

L'estrusore monovite FLSP introduce l'ultima tecnologia tedesca, con l'intera serie configurata con il marchio GRAEWE.FANGLI, che è un estrusore monovite ad alto rendimento applicato a tubi in HDPE (1000~2500mm), essendo un'attrezzatura ideale per l'estrusione di tubi in HDPE. Le caratteristiche:
-La vite è trattata con nitrurazione e la struttura con rapporto diametro super lungo garantisce una capacità super plastificante.
-Il cilindro adotta un trattamento di nitrurazione, con sezione di alimentazione forzata della scanalatura a spirale e sistema di raffreddamento ad aria della scanalatura anulare
-Il cambio adotta lo speciale cambio di superficie a denti duri dell'estrusore monovite a coppia ultraelevata Taiwan SUN LUNG
-Il display del consumo energetico monitora il consumo di energia in tempo reale
-SIEMENS12〞Sistema di controllo del microcomputer LCD
-Convertitore di frequenza ABB
- Dotato di dispositivi di misurazione della pressione e della temperatura di fusione
2. Parametro del prodotto dell'estrusore a vite singola (specifica)
Modello |
Diametro vite |
Rapporto L/D |
Potenza motrice motrice |
Uscita di estrusione |
Altezza centrale |
Dimensione |
FLSJ150-36AU-500 |
150 |
36 |
AC500 |
1800~2000 |
1600 |
9800×1700×5000 |
Parametri tecnici (serie FLSJ-36AG-motore AC):
Modello |
Diametro vite |
Rapporto L/D |
Potenza motrice motrice |
Uscita di estrusione |
Altezza centrale |
Dimensione |
FLSJ45-36AG |
Ф45 |
36:1 |
CA 55 |
180~200 |
1000 |
4500×1200×2000 |
FLSJ60-36AG |
Ф60 |
36:1 |
AC 110 |
400~450 |
1000 |
5250×1250×2050 |
FLSJ75-36AG |
Ф75 |
36:1 |
160 dC |
550~600 |
1000 |
6200×1350×2100 |
FLSJ90-36AG |
Ф90 |
36:1 |
250 CA |
800~900 |
1100 |
7200×1450×2150 |
FLSJ120-36AG |
Ф120 |
36:1 |
AC 355 |
1250~1400 |
1200 |
8600×1500×2450 |
FLSJ150-36AG |
Ф150 |
36:1 |
450 CA |
1500~1600 |
1400 |
9200×1600×2850 |
I parametri sono soggetti a modifiche senza preavviso
Parametri tecnici (serie FLSJ-36DG-motore a corrente continua):
Modello |
Diametro vite |
Rapporto L/D |
Potenza motrice motrice |
Uscita di estrusione |
Altezza centrale |
Dimensione |
FLSJ45-36DG |
Ф45 |
36:1 |
CD 55 |
180~200 |
1000 |
3700×1200×2000 |
FLSJ60-36DG |
Ф60 |
36:1 |
CD 110 |
400~450 |
1000 |
4250×1250×2050 |
FLSJ75-36DG |
Ф75 |
36:1 |
CD 160 |
550~600 |
1000 |
5100×1350×2100 |
FLSJ90-36DG |
Ф90 |
36:1 |
CD 250 |
800~900 |
1100 |
6300×1450×2150 |
FLSJ120-36DG |
Ф120 |
36:1 |
CD 355 |
1250~1400 |
1200 |
7400×1500×2450 |
FLSJ150-36DG |
Ф150 |
36:1 |
CD 450 |
1500~1600 |
1400 |
8100×1600×2850 |
I parametri sono soggetti a modifiche senza preavviso
Parametri tecnici (serie FLSJ-40AG-motore AC):
Modello |
Diametro vite |
Rapporto L/D |
Potenza motrice motrice |
Uscita di estrusione |
Altezza centrale |
Dimensione |
FLSJ60-40AG |
Ф60 |
40:1 |
160 dC |
600~650 |
1000 |
5400×1300×2100 |
FLSJ75-40AG |
Ф75 |
40:1 |
AC 225 |
800~900 |
1000 |
6500×1400×2200 |
FLSJ90-40AG |
Ф90 |
40:1 |
AC 315 |
1100~1250 |
1100 |
7600×1500×2300 |
I parametri sono soggetti a modifiche senza preavviso
Parametri tecnici (serie FLSJ-36AU-motore AC):
Modello |
Diametro vite |
Rapporto L/D |
Potenza motrice motrice |
Uscita di estrusione |
Altezza centrale |
Dimensione |
FLSJ45-36AU |
Ф45 |
36:1 |
CA 55 |
180~200 |
1000 |
4500×1200×2000 |
FLSJ60-36AU |
Ф60 |
36:1 |
AC 110 |
400~450 |
1000 |
5250×1250×2050 |
FLSJ75-36AU |
Ф75 |
36:1 |
160 dC |
550~600 |
1000 |
6200×1350×2100 |
FLSJ90-36AU |
Ф90 |
36:1 |
250 CA |
800~900 |
1100 |
7200×1450×2150 |
FLSJ120-36AU |
Ф120 |
36:1 |
AC 355 |
1250~1400 |
1200 |
8600×1500×2450 |
FLSJ150-36AU |
Ф150 |
36:1 |
450 CA |
1500~1600 |
1400 |
9200×1600×2850 |
FLSJ150-36AU -500 |
Ф150 |
36:1 |
500 CA |
1500~1600 |
1600 |
9500×1600×2850 |
I parametri sono soggetti a modifiche senza preavviso
Parametri tecnici (serie FLSJ-36DU-motore a corrente continua):
Modello |
Diametro vite |
Rapporto L/D |
Potenza motrice motrice |
Uscita di estrusione |
Altezza centrale |
Dimensione |
FLSJ45-36DU |
Ф45 |
36:1 |
CD 55 |
180~200 |
1000 |
3700×1200×2000 |
FLSJ60-36DU |
Ф60 |
36:1 |
CD 110 |
400~450 |
1000 |
4250×1250×2050 |
FLSJ75-36DU |
Ф75 |
36:1 |
CD 160 |
550~600 |
1000 |
5100×1350×2100 |
FLSJ90-36DU |
Ф90 |
36:1 |
CD 250 |
800~900 |
1100 |
6300×1450×2150 |
FLSJ120-36DU |
Ф120 |
36:1 |
CD 355 |
1250~1400 |
1200 |
7400×1500×2450 |
FLSJ150-36DU |
Ф150 |
36:1 |
CD 450 |
1500~1600 |
1400 |
8100×1600×2850 |
I parametri sono soggetti a modifiche senza preavviso
Parametri tecnici (serie FLSJ-40AU-motore AC):
Modello |
Diametro vite |
Rapporto L/D |
Potenza motrice motrice |
Uscita di estrusione |
Altezza centrale |
Dimensione |
FLSJ60-40AU |
Ф60 |
40:1 |
160 dC |
600~650 |
1000 |
5400×1300×2100 |
FLSJ75-40AU |
Ф75 |
40:1 |
AC 225 |
800~900 |
1000 |
6500×1400×2200 |
FLSJ90-40AU |
Ф90 |
40:1 |
AC 315 |
1100~1250 |
1100 |
7600×1500×2300 |
I parametri sono soggetti a modifiche senza preavviso
3. Dettagli del prodotto dell'estrusore a vite singola
