Attrezzatura per il trasporto di qualità. Il multi cingolo della macchina per il trasporto adotta la modalità di trazione di gruppo per aumentare la gamma applicabile di materiale del tubo e configura la visualizzazione del testo.
1. Introduzione al prodotto dell'attrezzatura per il trasporto

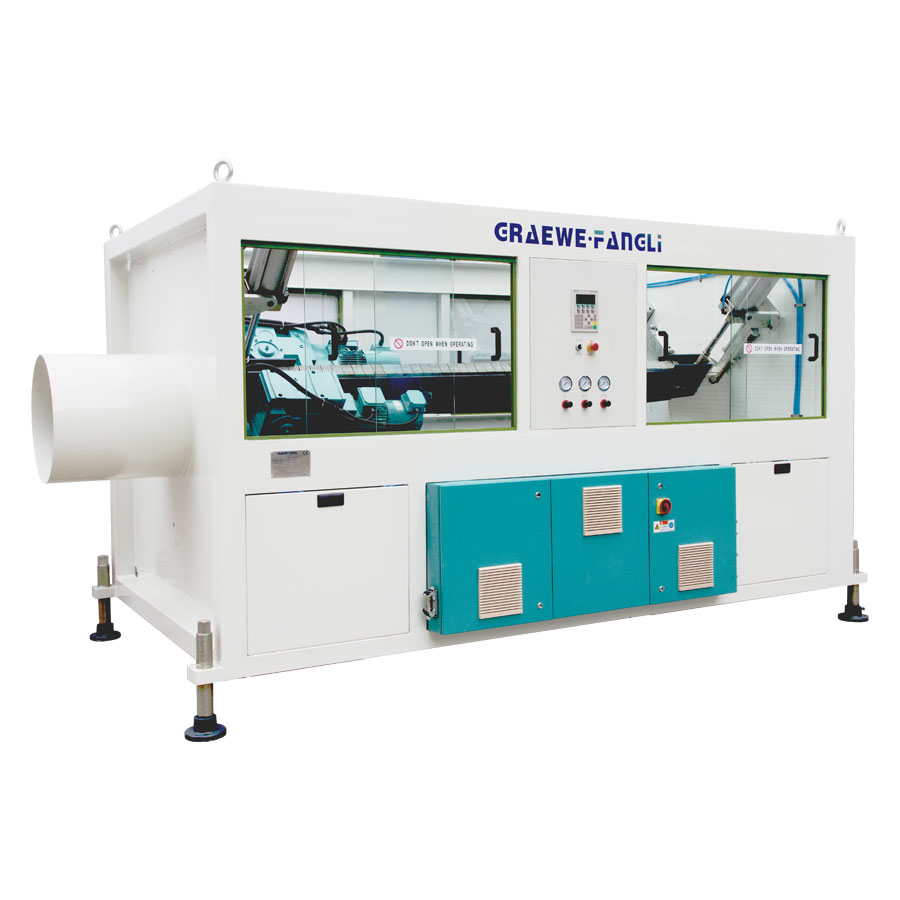

Macchina per il traino di tubi della serie U (di fascia alta nordamericana).
- Adottare la configurazione di fascia alta nordamericana del marchio GRAEWE FANGLI;
- Il servomotore Schneider viene utilizzato per guidare in modo indipendente;
- Configurato con visualizzazione del testo;
- Il multi cingolato adotta la modalità di trazione di gruppo per aumentare la gamma di tubi applicabile;
- Dispositivo di misurazione della lunghezza dell'encoder rotativo di marca giapponese;
- Il blocco di gomma può essere rimosso separatamente.
- Conforme al design standard UL.
- Sviluppato e prodotto secondo lo standard nordamericano.
2. Parametro del prodotto dell'attrezzatura per il trasporto (specifica)
Macchina per il traino di tubi della serie U (di fascia alta nordamericana).
Modello |
Gamma di tubi di trazione |
Tipo di cinghia di trazione |
Numero di cinghie di trazione |
Velocità di trazione |
Altezza centrale |
Dimensione |
PDQY32U/2 |
Ф12~Ф32 |
Cintura |
2 |
2.0~40 |
1000 |
2080×1000×1750 |
PDQY63U/2 |
Ф16~Ф63 |
Cintura |
2 |
1,5ï½½½ |
1000 |
2400×1100×1750 |
GFQY160U/3 |
Ф20~Ф160 |
bruco |
3 |
1.0~20 |
1000 |
2680×1360×1900 |
GFQY250U/4 |
Ф50~Ф250 |
bruco |
4 |
0,5~10 |
1000 |
2680×1540×1900 |
GFQY315U/4 |
Ф75~Ф315 |
bruco |
4 |
0.2~6.0 |
1000 |
2680×1540×1900 |
GFQY450U/4 |
Ф90~Ф450 |
bruco |
4 |
0.2~5.0 |
1100 |
4400×2100×2100 |
GFQY450U/6 |
Ф90~Ф450 |
bruco |
6 |
0.2~5.0 |
1100 |
4400×2100×2100 |
GFQY630U/6 |
Ф160~Ф630 |
bruco |
6 |
0.1~3.0 |
1100 |
4500×2300×2300 |
GFQY800U/8 |
Ф315~Ф800 |
bruco |
8 |
0,05~1,5 |
1200 |
4600×2740×2570 |
GFQY1000U/8 |
Ф400~Ф1000 |
bruco |
8 |
0.03~1.0 |
1400 |
5920×3300×3000 |
GFQY1200U/8 |
Ф500~Ф1200 |
bruco |
8 |
0,03~0,6 |
1600 |
6000×3660×3200 |
GFQY1600U/10 |
Ф710~Ф1600 |
bruco |
10 |
0,02~0,5 |
1800 |
6100×4000×3800 |
I parametri sono soggetti a modifiche senza preavviso
3. Dettagli del prodotto dell'attrezzatura per il trasporto
